उत्पाद विवरण:
|
| ज्वाला-मंदक: | हाँ | सीलिंग सुरक्षा और तनाव प्रदान करें: | 1-,3-कोर केबल |
|---|---|---|---|
| उत्पत्ति: | सीएन (मूल) | लोगो: | कस्टम कर सकते हैं |
| सामग्री: | क्रॉस लिंक्ड पॉलीओलेफ़िन | लीड टाइम: | 3-7 दिन |
| इन्सुलेटर प्रकार: | जोड़ों का ताप हटना | यूवी प्रतिरोधी: | हाँ |
| प्रमुखता देना: | थर्मल सिकुड़ने वाले 3 कोर जोड़,42 केवी हीट सिकुड़ने वाले जोड़,एमवी केबल गर्मी सिकुड़ने जोड़ों |
||

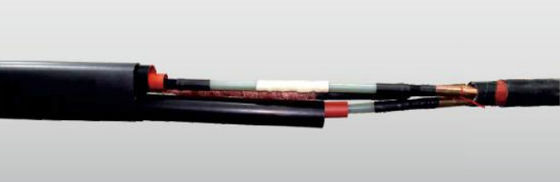

एमवी केबलों के लिए 1 कोर, 3 कोर हीट सिकुड़ने वाले जोड़ 42 केवी तक
यह संयुक्त 35kV तक की स्क्रीन सिंगल कोर या तीन कोर पॉलीमर आइसोलेटेड एमवी केबलों के लिए डिज़ाइन किया गया है।
तनाव नियंत्रण ट्यूब, तनाव राहत मास्टिक के साथ, केबल स्क्रीन के छोरों पर विद्युत क्षेत्र को चिकना करने के लिए उपयोग किया जाता है।थर्मल सिकुड़ने इन्सुलेशन ट्यूब कोर इन्सुलेशन पर लगातार इन्सुलेशन मोटाई प्रदान करता है.
थर्मल सिकुड़ने वाली डबल लेयर ट्यूब को आइसोलेशन और स्क्रीन के बीच एक वैक्यूम मुक्त इंटरफ़ेस सुनिश्चित करने में मदद करने के लिए अपनाया जाता है। संयुक्त क्षेत्र के चारों ओर लिपटे तांबे के जाल धातुई स्क्रीन का पुनर्निर्माण करते हैं।या तो soldering या solderless पृथ्वी कनेक्शन संयुक्त भर में स्क्रीन निरंतरता प्रदान करने के लिए उपलब्ध हैबाहरी सीलिंग और सुरक्षा एक चिपकने वाला लेपित हीट सिकुड़न ट्यूब द्वारा की जाती है।

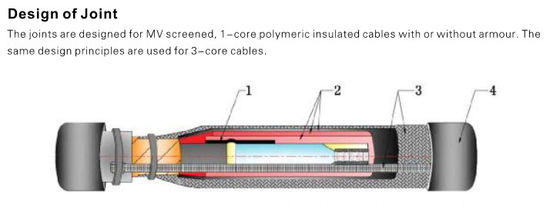

1विद्युत तनाव नियंत्रण
तनाव नियंत्रण ट्यूब, तनाव राहत मास्टिक के साथ, केबल स्क्रीन के छोरों पर विद्युत क्षेत्र को चिकना करने के लिए उपयोग किया जाता है।
2इन्सुलेशन और स्क्रीन
हीट सिकुड़ने वाली इन्सुलेशन ट्यूब केबल की मोटाई को पूरा करने या उससे अधिक करने के लिए एक समान इन्सुलेशन मोटाई प्रदान करती है।हीट सिकुड़ अर्धचालक / इन्सुलेशन दोहरी परत ट्यूब भी इन्सुलेशन और स्क्रीन के बीच एक वैक्यूम मुक्त इंटरफ़ेस सुनिश्चित करने में मदद करने के लिए अपनाया जाता है.
3. धातु की परिरक्षण
संयुक्त क्षेत्र के चारों ओर लिपटे तांबे के जाल धातु की स्क्रीन को फिर से बनाते हैं। संयुक्त के माध्यम से स्क्रीन निरंतरता प्रदान करने के लिए या तो लोड या लोड रहित पृथ्वी कनेक्शन उपलब्ध है।
4.बाहरी सीलिंग और सुरक्षा
बाहरी सील और सुरक्षा एक चिपकने वाला लेपित, गर्मी सिकुड़ने वाला ट्यूब द्वारा की जाती है। यह केबल ओवरशीट से अपेक्षित यांत्रिक सुरक्षा और रासायनिक प्रतिरोध प्रदान करता है।
• क्रॉस-लिंक्ड पॉलीओलेफिन से निर्मित
• ग्राहक के अनुरोध पर लौ retardant breakouts उपलब्ध हैं
• विभिन्न विन्यास आवश्यकताओं को पूरा करना
• सिकुड़ने का तापमानः 90°C पर शुरू करें, और 130°C पर पूरी तरह से पुनर्प्राप्त करें।
चयन तालिकाः
RSJY-16kV, 10kV, 20kV, 30kV और 35kV के स्क्रीन किए गए, 1 कोर वाले पॉलीमेरिक अछूते केबलों के लिए सीधा जोड़
यह संयुक्त 35kV तक की स्क्रीन वाली एकल कोर बहुलक अछूता एमवी केबलों के लिए डिज़ाइन किया गया है।
| नाममात्र वोल्टेज U0,/U(Um) | क्रॉस सेक्शन ((मिमी)2) | किट नं. | L |
| आयाम ((मिमी) | |||
| 3.6/6(7.2) केवी | 25-50 | 6kVRSJY-1/1 | 820 |
| 70-120 | 6kVRSJY-1/2 | 820 | |
| 150-240 | 6kVRSJY-1/3 | 820 | |
| 300-400 | 6kVRSJY-1/4 | 820 | |
| 500-630 | 6kVRSJY-1/5 | 820 | |
| 800-1000 | 6kVRSJY-1/6 | 820 | |
| 1200 | 6kVRSJY-1/7 | 820 | |
| 6/10(12) केवी 6.35/11(12) केवी 8.7/15(17.5) केवी |
25-50 | 10kVRSJY-1/1 | 820 |
| 70-120 | 10kVRSJY-1/2 | 820 | |
| 150-240 | 10kVRSJY-1/3 | 820 | |
| 300-400 | 10kVRSJY-1/4 | 820 | |
| 500-630 | 10kVRSJY-1/5 | 820 | |
| 800-1000 | 10kVRSJY-1/6 | 820 | |
| 1200 | 10kVRSJY-1/7 | 820 | |
| 12/20(24)kV 12.7/22(24)kV | 35-50 | 20kVRSJY-1/1 | 820 |
| 70-120 | 20kVRSJY-1/2 | 820 | |
| 150-240 | 20kVRSJY-1/3 | 820 | |
| 300-400 | 20kVRSJY-1/4 | 1020 | |
| 500-630 | 20kVRSJY-1/5 | 1020 | |
| 800-1000 | 20kVRSJY-1/6 | 1020 | |
| 1200 | 20kVRSJY-1/7 | 1020 | |
| 18/30(36) केवी 19/33 ((36) केवी |
35-50 | 30kVRSJY-1/1 | 1100 |
| 70-120 | 30kVRSJY-1/2 | 1100 | |
| 150-240 | 30kVRSJY-1/3 | 1100 | |
| 300-400 | 30kVRSJY-1/4 | 1100 | |
| 500-630 | 30kVRSJY-1/5 | 1100 | |
| 800-1000 | 30kVRSJY-1/6 | 1100 | |
| 1200 | 30kVRSJY-1/7 | 1100 | |
| 20.8/36 ((42) kV | 50 | 35kVRSJY-1/1 | 1100 |
| 70-120 | 35kVRSJY-1/2 | 1100 | |
| 150-240 | 35kVRSJY-1/3 | 1100 | |
| 26/35 ((42) केवी | 35kVRSJY-1/4 | 1160 | |
| 500-630 | 35kVRSJY-1/5 | 1160 | |
| 800-1000 | 35kVRSJY-1/6 | 1160 | |
| 1200 | 35kVRSJY-1/7 | 1160 |
नोटः
1कनेक्टर्स को अलग से ऑर्डर करना होगा।
2.आरएसजेवाई-1 कवच के बिना तांबे के तार के साथ केबल के लिए है।
3.Solderless पृथ्वी कनेक्शन अलग से निम्नानुसार आदेश दिया जाना चाहिएः
• तांबे के तारों के साथ केबलों के लिए, प्रत्यय-WA जोड़ें। उदाहरण के लिए,6kVRSJY-1/1-WA।
·बख्तरबंद तार के साथ तांबे के टेप स्क्रीन वाले केबलों के लिए प्रत्यय-X जोड़ें। उदाहरण के लिए,6kVRSJY-1/1-X।
RSJY-36kV, 10kV, 20kV, 30kV और 35kV के स्क्रीन किए गए, 3 कोर वाले पॉलीमेरिक इन्सुलेट केबलों के लिए सीधा जोड़
यह जोड़ 35 किलोवोल्ट तक की तीन कोर वाली बहुलक अछूती एमवी केबलों के लिए डिज़ाइन किया गया है।
| नाममात्र वोल्टेज U0,/U(Um) | क्रॉस सेक्शन ((मिमी)2) | किट नं. | L |
| आयाम ((मिमी) | |||
| 3.6/6(7.2) केवी | 25-50 | 6kVRSJY-3/1 | 1620 |
| 70-120 | 6kVRSJY-3/2 | 1620 | |
| 150-240 | 6kVRSJY-3/3 | 1620 | |
| 300-400 | 6kVRSJY-3/4 | 1620 | |
| 500-630 | 6kVRSJY-3/5 | 1620 | |
| 6/10(12) केवी 6.35/11(12) केवी 8.7/15(17.5) केवी |
25-50 | 10kVRSJY-3/1 | 1620 |
| 70-120 | 10kVRSJY-3/2 | 1620 | |
| 150-240 | 10kVRSJY-3/3 | 1620 | |
| 300-400 | 10kVRSJY-3/4 | 1620 | |
| 500-630 | 10kVRSJY-3/5 | 1620 | |
| 12/20(24)kV 12.7/22(24)kV | 35-50 | 20kVRSJY-3/1 | 1620 |
| 70-120 | 20kVRSJY-3/2 | 1620 | |
| 150-240 | 20kVRSJY-3/3 | 1620 | |
| 300-400 | 20kVRSJY-3/4 | 2320 | |
| 500-630 | 20kVRSJY-3/5 | 2320 | |
| 18/30(36) केवी 19/33 ((36) केवी |
35-50 | 30kVRSJY-3/1 | 2520 |
| 70-120 | 30kVRSJY-3/2 | 2520 | |
| 150-240 | 30kVRSJY-3/3 | 2520 | |
| 300-400 | 30kVRSJY-3/4 | 2520 | |
| 500-630 | 30kVRSJY-3/5 | 2520 | |
| 20.8/36 ((42) kV | 50 | 35kVRSJY-3/1 | 2520 |
| 70-120 | 35kVRSJY-3/2 | 2520 | |
| 150-240 | 35kVRSJY-3/3 | 2520 | |
| 26/35 ((42) केवी | 35kVRSJY-3/4 | 2620 | |
| 500-630 | 35kVRSJY-3/5 | 2620 |
नोटः
1कनेक्टर्स को अलग से ऑर्डर करना होगा।
2आरएसजेवाई-3 कवच के बिना तांबे के तारों के साथ केबलों के लिए है।
3.Solderless पृथ्वी कनेक्शन अलग से निम्नानुसार आदेश दिया जाना चाहिएः
• तांबे के तारों के साथ केबलों के लिए, प्रत्यय-WA जोड़ें। उदाहरण के लिए,6kVRSJY-3/1-WA।
·बख्तरबंद तार के साथ तांबे के टेप स्क्रीन वाले केबलों के लिए प्रत्यय-X जोड़ें। उदाहरण के लिए,6kVRSJY-3/1-X।
